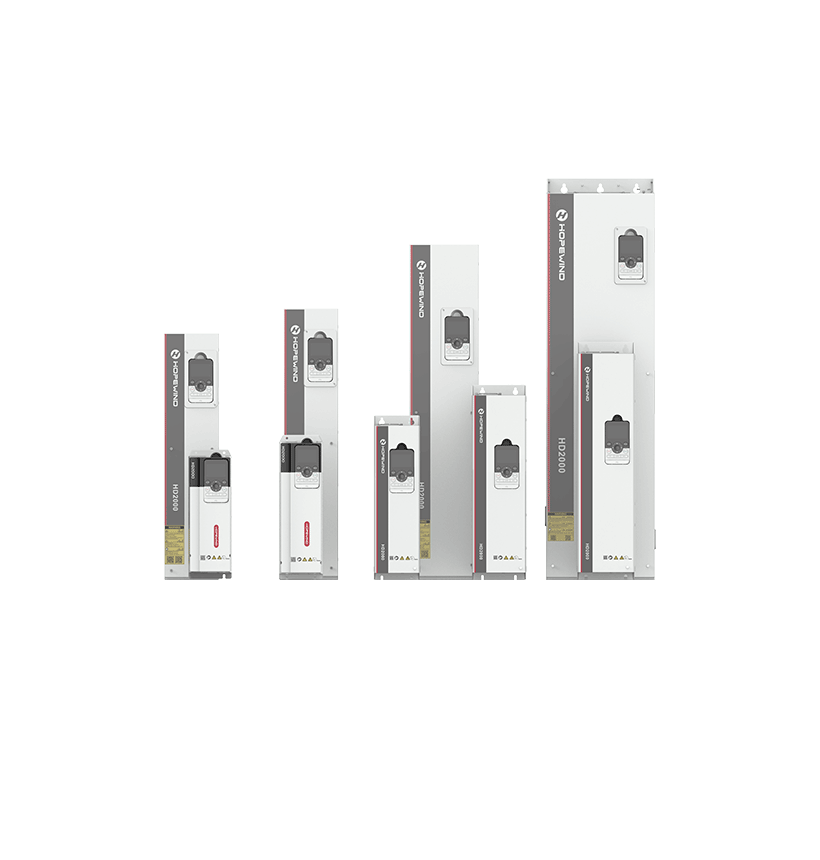

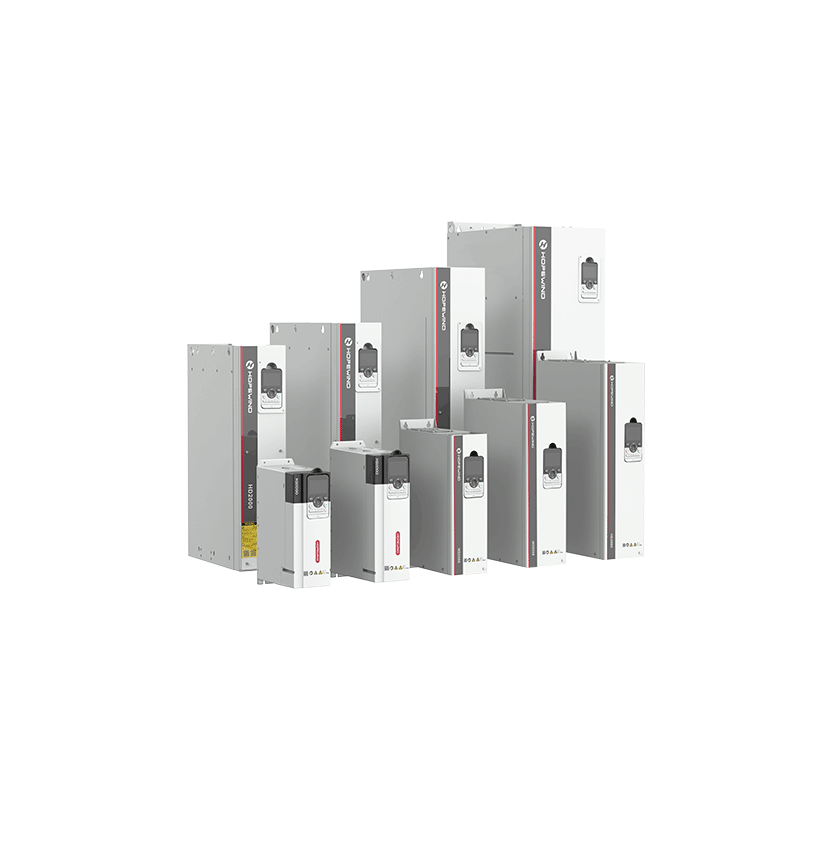

HD2000-S系列低压工程型单轴变频驱动系统
HD2000-S低压工程型单轴变频驱动系统是禾望电气针对中高端工业应用推出的产品，，，，，该系列产品类型富厚，，，，，包括单轴变频单位（VFU）、单轴电机驱动单位（MDU）以及单轴SiC系列机型。。 。。。 。。。 支持异步电机、永磁同步电机驱动控制，，，，，接纳高性能的矢量控制手艺，，，，，具有优异的动态特征、强盛的过载能力、扩展功效富厚、控制性能稳固，，，，，具备用户可编程功效、后台监控软件及多样的通讯总线功效，，，，，知足中高端工业场景下的多样化应用需求。。 。。。 。。。
性能特征
强顺应性
?标配LCD液晶显示键盘
?支持异步电机和永磁同步电机
?支持V/F、开环矢量及闭环矢量控制
?可选配底部滑轮组件（F8～F11、11U框架）
富厚功效
?支持外接24V电源供通讯和控制电
?全系列支持内置制动单位
?标配内置直流电抗器（F5～F10框架）
?支持多种通讯卡、码盘卡、I/O扩展卡等
?支持STO清静转矩关断功效
卓越性能
?主从同步控制功效
?低速转速检测，，，，，零速悬�？？？？？刂�
?开环/闭环矢量控制在线自动切换
?自由功效块和参数源选择
支持多种通讯协议
?标配Modbus RTU
?支持选配多种通讯协议：Profibus-DP、ProfiNet、CANopen、Modbus TCP、EtherCAT、EtherNet IP
后台快速调试软件
支持在线和离线编程，，，，，具备在线实时控制和监测、批量参数设置，，，，，故障数据下载与波形剖析，，，，，12通道高速示波器、事务纪录以及大宗编辑等功效
碳化硅（SiC)产品
?接纳碳化硅功率器件
?更高的开关频率、更低的导通消耗
?更高的耐压能力、更好的热稳固性
?适用于高输出频率、高开关频率的使用场景
主要参数
项目规格形貌与手艺数据
功率输入输出输入电压380Vac（－15%）～480Vac（＋10%）三相；；；；；；；500Vac（－15%）～690Vac（＋10%）三相
4：410Vdc～780Vdc；；；；；；；6：560Vdc～1100Vdc
输入电源频率50Hz/60Hz±5%
输入电压不平衡度≤3%
输出电压0V～输入电压
输出频率0Hz～500Hz
主要控制性能电机类型交流异步电机、永磁同步电机
控制方法V/F、OLVC（开环矢量控制）、CLVC（闭环矢量控制）
调速规模1:10 V/F  1:200 OLVC  1:1000 CLVC
启动转矩VF：100%（0.5Hz）  OLVC：150%（0.5Hz）  CLVC：200%（0Hz）
转矩精度≤5%，，，，，矢量控制方法下
转矩脉动≤5%，，，，，矢量控制方法下
稳速精度OLVC 0.2%  CLVC 0.01%
转矩响应≤5ms，，，，，矢量控制方法下
动态速降当量OLVC≤0.5%*s  CLVC≤0.3%*s
加、减速时间0.0s～3200.0s、0.0min～3200.0min
过载能力重载应用 150% 1min/5min；；；；；；；轻载应用 110% 1min/5min
V/F曲线多种方法：直线VF曲线、5种降转矩特征曲线方法（2.0次幂、1.8次幂、1.6次幂、1.4次幂、1.2次幂）、用户自界说VF曲线
输入频率区分率数字给定0.01Hz，，，，，模拟给定0.01Hz
主要控制功效加减速曲线直线、S曲线
多段速运行通过控制端子实现16段速运行
自动电压调解（AVR）当电网电压在一定规模内转变时，，，，，能自动坚持输出电压恒定
定长控制给定长度控制
内置PID可利便地组成闭环控制系统
增强功效自由功效块、参数源选择
输入输出功效频率设定方法键盘给定、UP/DOWN端子、多段速给定、端子脉冲给定、通讯等
24V电源输入标配外部24V直流输入端口
模拟输入AI1:  0V～10V/－10V～10V；；；；；；；AI2: 0V～10V/0（4）mA～20mA
数字输入DI1－DI6，，，，，6路可编程数字输入端子，，，，，光耦隔离，，，，，兼容漏/源输入
数字输入DIO1：快速脉冲输出、通俗输入/输出；；；；；；；DIO2：快速脉冲输入、通俗输入/输出
模拟输出2路  0V～10V/0（4）mA～20mA
继电器输出2路 �？？？？？虺１沾サ闶涑觯�；；；；；；250V AC/30V DC,3A
电机温度检测标配支持类型PT100/PT1000/KTY84 ；；；；；；；可选配支持PTC
智能操作键盘标配LCD液晶显示键盘
清静功效清静力矩中止 STO（选配）
通讯通讯协议标配支持Modbus RTU；；；；；；；可选配支持Profibus-DP、Profinet、CANopen、Modbus TCP、Ethercat、 Ethernet
使用情形海拔高度在海拔2000米以内无需降额；；；；；；；在海拔2000米～4000米之间，，，，，每升高100米，，，，，电流须降额1%使用  ；；；；；；；690V系列最高知足海拔3000米
情形温度-15℃～+40℃不降额；；；；；；；+40℃～+55℃降额使用，，，，，
每升高1℃，，，，，电流须降额1%
湿度5%～95%，，，，，无凝露
振动3M3，，，，，IEC60721-3-3
存储温度－40℃～＋70℃
使用场合室内，，，，，无直接日晒，，，，，无易燃、侵蚀性气体、液体及导电微粒等
选配件I/O端子扩展卡、码盘卡、通讯扩展卡、电压检测卡等
保�；；；；；；すπ�短路、过流、过载、过压、欠压、缺相、过热、外部故障等
装置方法装机装柜
防护品级IP20
冷却方法强迫风冷
