一、概述
盾构机，，，，，全名叫盾构隧道掘进机，，，，，是一种隧道掘进的专用工程机械，，，，，现代盾构掘进机集光、机、电、液、传感、信息手艺于一体，，，，，具有开挖切削土体、运送土碴、拼装隧道衬砌、丈量导向纠偏等功效，，，，，涉及地质、土木、机械、力学、液压、电气、控制、丈量等多门学科手艺，，，，，并且要凭证差别的地质举行“量文体衣”式的设计制造，，，，，可靠性要求极高。。。。。。。盾构掘进机已普遍用于地铁、铁路、公路、市政、水电等隧道工程。。。。。。。
二、计划形貌
盾构机的主驱机构（刀盘）主要接纳的是多台变频器控制多台电机，，，，，多台电机输出轴的小齿轮通过一个大齿圈驱动刀盘旋转，，，，，刚性联轴，，，，，刀盘的负载则是由被挖掘区域的地质特点决议的，，，，，通常波动较大，，，，，对控制刀盘电机的变频器提出的要求是控制各刀盘电机在负载快速波动的情形下仍能平衡着力，，，，，坚持各台电机电流、转矩平衡，，，，，即业内俗称的“同步”功效。。。。。。。别的，，，，，由于刀盘电机在掘进历程中遭受的振动较大，，，，，编码器的装置会影响可靠性，，，，，因此，，，，，需要接纳无编码器的开环矢量控制。。。。。。。禾望盾构机刀盘主驱动系统接纳HD2000系列低压工程型变频器，，，，，风冷变频器可驱动55kW-200kW重载刀盘电机，，，，，水冷变频器可驱动可驱动250kW-400kW重载刀盘电机。。。。。。。

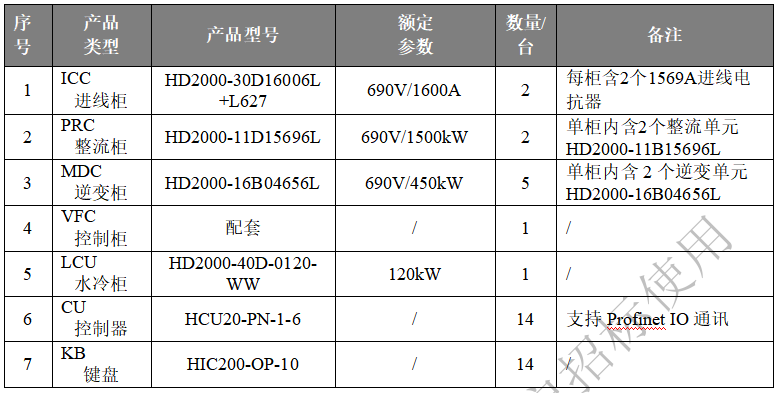

在我司某盾构机项目上使用HD2000工程型变频器设置清单如下：
系统拓扑图如下：
柜体排列图如下所示：
三、计划优势：
? 低频大扭矩输出
HD2000工程型刀盘驱动系统完完知足刀盘电机的低速200%输出需求，，，，，具有过载能力强，，，，，同步精度高的特点。。。。。。。
? OLVF控制
无编码器控制性能，，，，，刀盘驱动接纳开环矢量控制可知足控制要求。。。。。。。
? 单位模浚浚浚�？？？榛杓�
盾构机刀盘驱动装置接纳模浚浚浚�？？？榛杓疲裉迳杓瞥浞炙剂渴┕は殖∏樾危チ肺け憬�。。。。。。。
